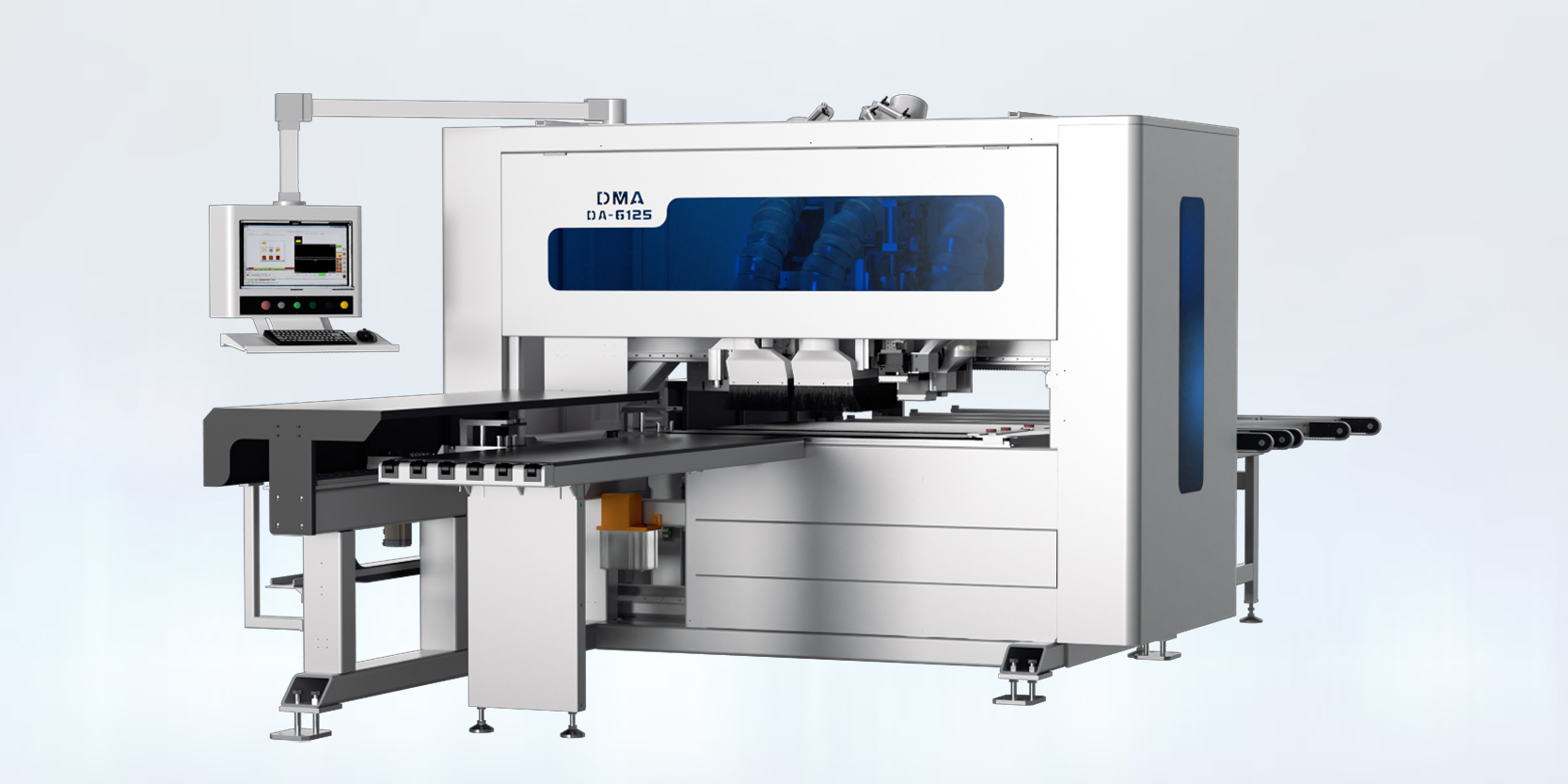

DA-6125LT
總線系統
數控六面鉆、三鉆包、雙主軸
Adopt German Bus Control System
6 Sides Drilling,Three Drill Chucks、Double Spindles Design
總線系統抗干擾性強，采用最優加工路徑算法，一次導入數據，無需翻板，完成六面鉆孔加工，實現快速高效鉆孔工作；
支持掃碼加工，可與各種品牌生產數據軟件無縫對接；
機械上樑配置雙軸對稱雙鉆包，可對同一工件同時進行同軸孔位的加工，雙倍提升加工速度；
Adopt Bus Controlled CNC System,Optimal machining path algorithm is adopted,data can be one time imported to complete the six sides drilling,to realize fast and efficient drilling work.
Code scan processing and variety brands of production software data are available for connection.
Machinery installed with biaxial symmetric double drill chucks,which can work together for processing the coaxial holes on the same work-piece,double improve the processing speed.

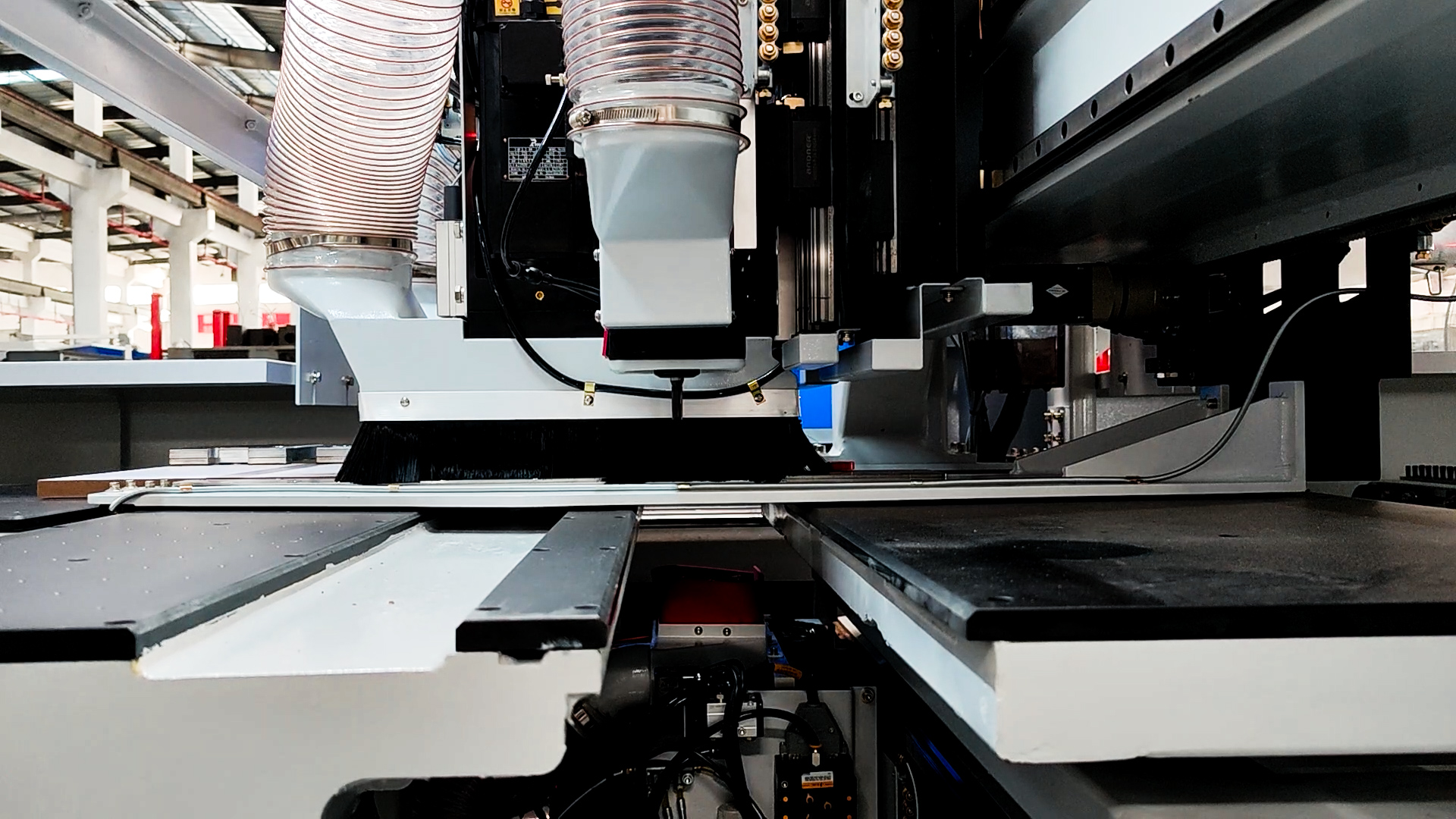

雙主軸

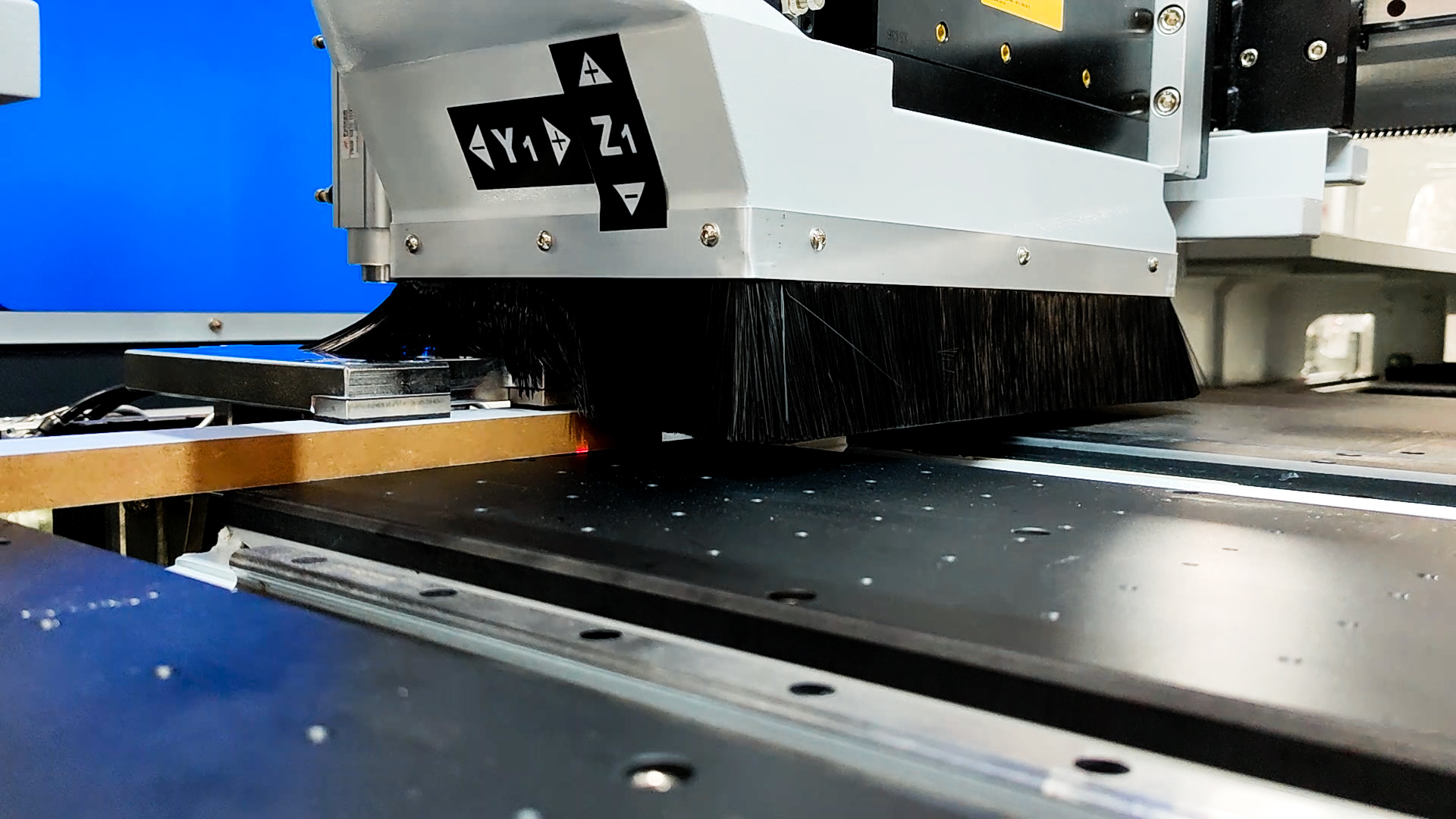

移動式氣墊工作臺

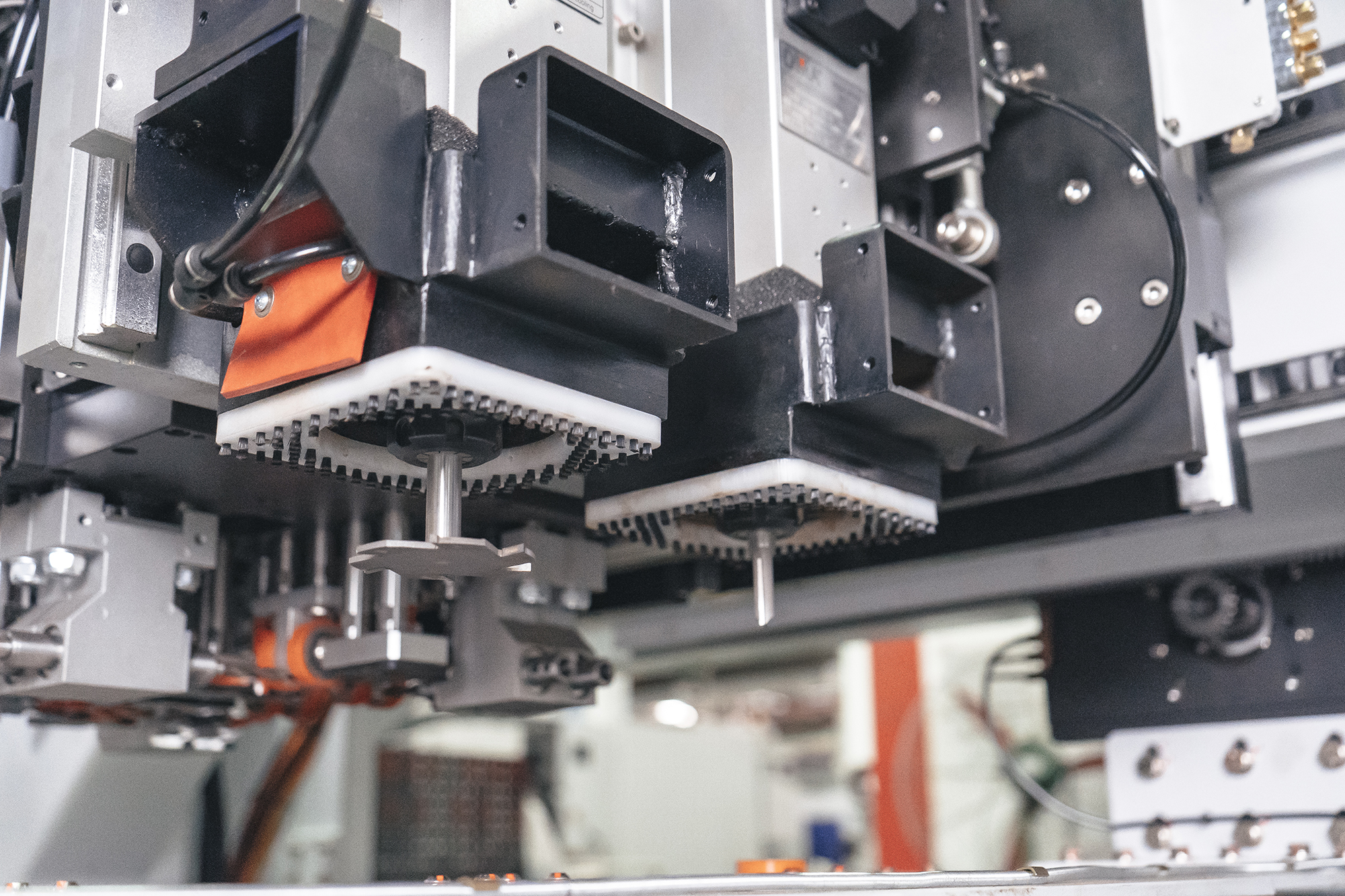

多功能鉆包
| 技術參數 | DA-6125LT |
| 各軸行程與最高定位速度 | |
| X 軸 |
X1/X2:3980mm,130m/min |
| Y 軸 |
Y1/Y3:1500mm,110m/min Y2:1350mm,110m/min |
| Z軸 | Z1/Z2/Z3:100mm,60m/min |
| U軸 | U:1190mm,90m/min |
| 上鉆孔組合裝置 | |
| 鉆孔裝置數量 | 2 |
| 垂直鉆 | (5X+4Y）x2 |
| 水平鉆 | （2L+2R+2F+2B=8)x2 |
| 鉆組電機功率 | 2x2.2KW，4500rpm |
| 下鉆孔組合裝置 | |
| 垂直鉆 | 7鉆軸+1托盤 |
| 鉆組電機功率 | 2.2KW，4500rpm |
| 銑型加工主軸 | |
| 銑刀數量 | 2 |
| 主軸形式 | 開槽&銑型 |
| 刀具直徑 | Ф6-Ф12mm（刀具可選） |
| 刀柄直徑 | 1/2 |
| 加工尺寸范圍 | |
| 板材最小寬度 |
35mm |
| 板材最大寬度 |
1200mm |
| 板材最小長度 |
250mm |
| 板材最大厚度 |
60mm |
| 其他參數 | |
| 工作臺高度 | 900mm |
| 總功率 | 21KW |
| 工作電壓 | 380V，50HZ |
| 工作氣壓 | 0.6-0.8Mpa |
| 外形尺寸 | 5400X2700x2300mm |
| 機械重量 | 3420KG |
| 吸塵口尺寸 | Ф200mmX1，Ф120mmX2 |
三鉆包、雙主軸設計
Three Drill Chucks, Double Spindles Design.
